La configuration de l'adressage IP sous Ubuntu est concentrée dans le fichier /etc/network/interfaces.

Ce fichier contient la liste des interfaces du système et leur configuration IP. Dans sa forme la plus simple, et la plus fréquente, la configuration d'une interface se présente sous cette forme :

iface <interface> inet static
	address <adresse_ip>
	netmask <masque>
	gateway <passerelle_par_defaut>


La passerelle_par_defaut ne devrait apparaitre que sur le configuration d'une seule interface.

Dans ce fichier, on trouve aussi la directive auto, suivie de noms d'interfaces. Elle permet d'indiquer au système d'activer cette interface au boot.

On privilégiera, autant que faire se peut, l'adressage statique (iface eth0 inet static) à l'adressage DHCP (iface eth0 inet dhcp). Certains serveurs (Samba) ne nécessitent pas forcément une adresse statique, mais utiliser des adresses statiques permet de filtrer plus efficacement les flux entre machines.

La directive pre-up peut être adjointe à la configuration d'une interface. Nous l'utilserons plus bas pour charger les règles de filtrage iptables.

Le détail et toutes les possibilités du fichier de configuration /etc/network/interfaces sont donnés dans la page de man d'interfaces (man 5 interfaces).

#
## Interface de loopback
# démarrage au boot des interfaces
auto lo eth0

# définition loopback
iface lo inet loopback

# définition eth0
iface eth0 inet static
        address 192.168.0.33
        netmask 255.255.255.0
        gateway 213.245.116.99

Le fichier /etc/iftab a une importance lorsque le machine possède plusieurs cartes réseau. Il permet au système de savoir quel nom (eth0, eth1, ...) il doit affecter à une interface physique.

Le fichier est composé de lignes sous la forme

<device> mac <mac>

Par exemple :

eth0    mac 00:12:79:59:8D:38
eth1    mac 00:12:79:59:8D:56

Grâce à cette association statique entre l'adresse MAC de la carte et le device, on peut être sûr que les périphériques réseau seront conformes à ce qui est prévu. Si ce fichier n'est pas renseigné, on ne peut absolument pas être sûr qu'une carte réseau prendra un nom d'interface particulier. L'ordre de détection de ces interfaces pouvant varier au boot, on sera alors sur une règle premier arrivé, premier servi.

La résolution DNS est gérés sous les systèmes Unix par une librairie particulière : le resolver. Ce resolver est principalement configuré dans deux fichiers : un fichier de configuration générale dans lequel on liste les DNS, et un fichier contenant les associations statiques.

#
# /etc/resolv.conf
#
# search exemple.lan example.org
# domain example.lan.
nameserver 190.62.57.12
nameserver 174.70.56.72
#
#

adresse_ip   nom

#
# /etc/hosts
#
127.0.0.1       localhost

192.168.17.139  ubuntu.exemple.lan vhost1.exemple.lan vhost2.exemple.lan
192.168.17.254  gw passerelle gw.exemple.lan

192.168.17.1    alice alice.exemple.lan
#
#

Le filtrage s'entend généralement par l'élimination des paquets entrants sur un réseau ou un dispositif. Ce n'est qu'en partie exact. Le filtrage, c'est l'application d'une politique à la totalité du traffic : le traffic entrant (qu'il soit à destination de la machine ou devant être relayé par elle) appellé ingress, ainsi que le traffic sortant (qu'il soit émis ou simplement transmis par la machine), nommé egress.

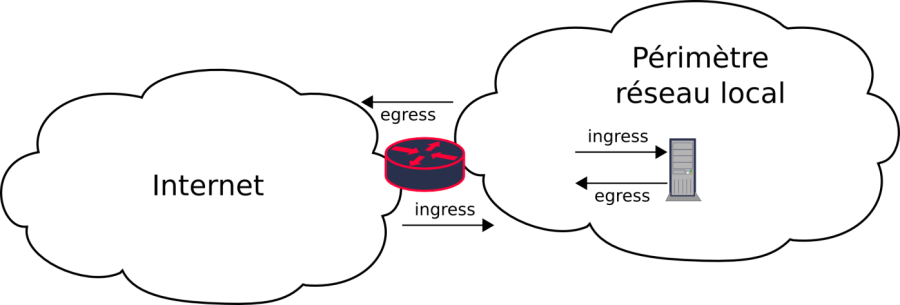

Figure 2.2.  Trafic egress et ingress

On met souvent l'emphase sur le filtrage du traffic ingress, à destination de la machine ou devant être routé par elle vers un réseau interne. A l'évidence, les paquets entrant contiennent du traffic potentiellement dangereux. Mais il ne faut pas sous-estimer l'importance du filtrage egress : le traffic que l'on envoie à destination du reste du monde. Ce trafic est aussi potentiellement dangereux : des machines de mon réseau local peuvent être infectées par des vers ou compromises. Le filtrage egress permet de limiter au maximum le périmètre des dégats.

La configuration ci-dessous est un squelette de base pour protéger un serveur. Il faudra l'adapter (en ajoutant des règles sur la chaîne FORWARD) dans le cas d'un routeur.

La politique par défaut utilisée est DROP pour les trois chaînes INPUT, OUTPUT, et FORWARD. Les règles utilisées découpent le trafic sur des chaines représentant les protocoles ICMP, UDP et TCP (respectivement ICMP_*, UDP_* et TCP_*) ainsi que le sens du traffic (*_IN pour le traffic entrant, *_OUT pour le traffic sortant). Par exemple, la chaîne TCP_OUT contient les règles autorisant le traffic TCP en sortie.

#
# On ne traite que filter
#
*filter
#
# Création et remise à zéro des chaînes
#
:INPUT DROP [0:0]
:FORWARD DROP [0:0] ❶
:OUTPUT DROP [0:0]
:DROP_ME - [0:0] ❷
:ICMP_IN - [0:0] ❸
:ICMP_OUT - [0:0] ❹
:STATEFUL - [0:0] ❺
:TCP_IN - [0:0] ❻
:TCP_OUT - [0:0] ❼
:TCP_INLIMITS - [0:0] ❽
:TCP_SYNLIMITS - [0:0] ❾
:UDP_IN - [0:0] ❿
:UDP_OUT - [0:0] (11)
#

#
# ######################################
# INPUT Dispatch ❶
# ######################################
#
-A INPUT -i lo -j ACCEPT
-A INPUT -m state --state INVALID -j DROP_ME
-A INPUT -s 127.0.0.0/255.0.0.0 -i ! lo -j DROP_ME
-A INPUT -p tcp -j TCP_IN
-A INPUT -p udp -j UDP_IN
-A INPUT -p icmp -j ICMP_IN
#
# ######################################
# OUTPUT Dispatch ❷
# ######################################
#
-A OUTPUT -o lo -j ACCEPT
-A OUTPUT -p udp -j UDP_OUT
-A OUTPUT -p tcp -j TCP_OUT
-A OUTPUT -p icmp -j ICMP_OUT
-A OUTPUT -j STATEFUL
-A OUTPUT -j REJECT ❸
#
# ######################################
# STATEFUL : accepte les paquets liés à une connexion existante ❹
# ######################################
#
-A STATEFUL -m state --state RELATED,ESTABLISHED -j ACCEPT
-A STATEFUL -j RETURN
...
# ######################################
# DROP_ME : la chaîne qui jette en laissant des traces dans les logs ❺
# Par défaut, cette chaîne poubellise les paquets en silence
# En changeant la dernière règle par les deux commentées, on notifie la source
# du rejet du paquet, c'est plus conforme à la norme. Après, chacun décide s'il
# vaut mieux se conformer à la norme avec du trafic qui n'a pas lieu d'être...
# --limit permet d'éviter de mettre la machine à genoux en cas de déni
# de service
# ######################################
#
-A DROP_ME -p tcp -m limit --limit 10/min -j LOG --log-prefix "DROP:" --log-level 6
-A DROP_ME -p udp -m limit --limit 10/min -j LOG --log-prefix "DROP:" --log-level 6
## On pourra utiliser REJECT si l'on souhaite être poli
##-A DROP_ME -p tcp -j REJECT --reject-with tcp-reset
##-A DROP_ME -p udp -j REJECT --reject-with icmp-port-unreachable
-A DROP_ME -j DROP
#

#
# ######################################
# ICMP entrant ❶
# ######################################
#
-A ICMP_IN -j STATEFUL
-A ICMP_IN -p icmp -m icmp --icmp-type 3 -j ACCEPT
-A ICMP_IN -p icmp -m icmp --icmp-type 11 -j ACCEPT
-A ICMP_IN -p icmp -m icmp --icmp-type 0 -j ACCEPT
-A ICMP_IN -p icmp -m icmp --icmp-type 8 -m limit --limit 5/sec -j ACCEPT
#
# ######################################
# ICMP sortant ❷
# ######################################
#
-A ICMP_OUT -j STATEFUL
-A ICMP_OUT -p icmp -m icmp --icmp-type 8 -j ACCEPT
#
# ######################################
# TCP entrant ❸
# Il faudra ouvrir des ports au fil de l'eau
# lors de la mise en place de
# services TCP (ssh, apache, ...).
# ######################################
#
-A TCP_IN -j TCP_INLIMITS
-A TCP_IN -j STATEFUL
-A TCP_IN -p tcp -m tcp ! --tcp-flags SYN,RST,ACK SYN -m limit --limit 10/min -j LOG --log-prefix "TCP_IN:" --log-level 6
-A TCP_IN -p tcp -m tcp ! --tcp-flags SYN,RST,ACK SYN -j DROP
# Ajouter les rêgles ici lors de l'installation de services TCP si ces services
# doivent être ouverts
#
# ######################################
# TCP sortant ❹
# Cette machine initie des connexions HTTP vers fr.archive.ubuntu.com
# et security.ubuntu.com pour les mises à jour
# ######################################
#
-A TCP_OUT -j STATEFUL
-A TCP_OUT -p tcp -m tcp ! --tcp-flags SYN,RST,ACK SYN -m limit --limit 10/min -j LOG --log-prefix "TCP_OUT:" --log-level 6
-A TCP_OUT -p tcp -m tcp ! --tcp-flags SYN,RST,ACK SYN -j DROP ❺
-A TCP_OUT -p tcp -d 194.2.0.36 --dport 80 -j ACCEPT
-A TCP_OUT -p tcp -d 82.211.81.138 --dport 80 -j ACCEPT
-A TCP_OUT -p tcp -d 91.189.88.31 --dport 80 -j ACCEPT
#
# ######################################
# UDP entrant ❻
# L'appel à STATEFUL suffit pour accepter les réponses DNS
# Il faudra cependant ouvrir des ports au fil de l'eau lors de la mise en place
# de services UDP (DNS, NTP par exemple).
# ######################################
#
-A UDP_IN -j STATEFUL
# Ajouter les rêgles ici lors de l'installation de services UDP si ces services
# doivent être ouverts
#
# ######################################
# UDP sortant ❼
#  -remplacer SERVEUR_DNS par le serveur DNS et répéter la ligne pour chacun des
#   serveurs (primaire, secondaire, etc...)
#  -remplacer SERVEUR_NTP par l'adresse IP du serveur NTP si ce protocol est
#   utilisé
# ######################################
#
-A UDP_OUT -p udp -m udp -j STATEFUL
-A UDP_OUT -d 192.168.0.254 -p udp -m udp --dport 53 -j ACCEPT
## Remplacer SERVEUR_DNS1, SERVEUR_DNS2 et SERVEUR_NTP par les bonnes valeurs
##-A UDP_OUT -d SERVEUR_DNS1 -p udp -m udp --dport 53 -j ACCEPT
##-A UDP_OUT -d SERVEUR_DNS2 -p udp -m udp --dport 53 -j ACCEPT
##-A UDP_OUT -d SERVEUR_NTP  -p udp -m udp --dport 123 -j ACCEPT
## Dans le cas surprenant ou le serveur serait en DHCP
## -A UDP_OUT -p udp -m udp --sport 68 --dport 67 -j ACCEPT #
COMMIT
#

La chaîne TCP_INLIMITS permet d'appliquer des règles de limitation de trafic avant tout traitement. On l'utilisera plus loin pour protéger des services mais on peut déja limiter globalement le taux des connexions entrantes.

Nous utiliserons le module iptables ipt_limit pour cela. Ce système de limitation fonctionne comme un sac de billes. Dans les règles ci-dessous, chaque ouverture de connexion consomme une bille. Lorsque le sac sera vide, la connexion sera rejetée pour prévenir l'expéditeur et il faudra attendre que le sac se remplisse avant de pouvoir en accepter une autre. Les paramètres --limit-burst et --limit d'ipt_limit controllent respectivement le nombre de billes maximum que la sac contient (on commence avec un sac plein) et la vitesse de remplissage de ce sac. Par exemple, si l'on souhaite avoir un « sac » de 10 connexions, se rechargeant à la vitesse d'un par seconde, nou utiliserions :

#
# ######################################
# Limitation des connexions TCP entrantes
# Les connexions trop nombreuses sont rejetées.
# ######################################
#
# Si la connexion est dans les limites fixées, on retourne d'ou l'on vient
-A TCP_SYNLIMITS -p tcp -m tcp --syn -m limit --limit 1/sec --limit-burst 10 -j RETURN
#
# Sinon, on loggue
#
-A TCP_SYNLIMITS -m limit --limit 1/min -j LOG --log-prefix "TCP_SYNLIMITS:" --log-level 6
-A TCP_SYNLIMITS -j REJECT
#

Ces règles pourront être sauvées dans le fichier /etc/network/iptables et chargées avant la configuration de l'interface au boot grâce à la directive pre-up du fichier de configuration /etc/network/interfaces :

iface eth0 inet static
	address 192.168.0.33
	netmask 255.255.255.0
	gateway 213.245.116.99
	pre-up iptables-restore < /etc/network/iptables

Pour modifier les règles, il suffit d'éditer le fichier /etc/network/iptables et de les réappliquer avec iptables-restore < /etc/network/iptables. Attention, si les règles sont modifiées à distance (via ssh par exemple), le pire est à craindre en cas d'erreur, d'autant plus que la probabilté qu'une erreur se glisse dans vos règles est proportionelle à la distance qui vous sépare de la machine.

Il vaut donc mieux prendre quelques précautions si l'on est pas sur place. Dans ce cas, il sera préférable d'éditer un fichier temporaire (/etc/network/iptables.test par exemple). Avant de tester ces règles avec iptables-restore < /etc/network/iptables.test, il faudra programmer un reboot de la machine. Si l'application des règles ne nous enferme pas à l'extérieur de la machine, nous pourrons annuler le reboot et renommer le fichier en /etc/network/iptables. Dans le cas contraire, nous decrons attendre quelques minutes que la machine redémarre avec son ancienne configuration de pare-feu avant de nous relogguer et d'examiner le fichier pour y trouver l'erreur.

oper@ubuntu:~$ sudo bash
root@ubuntu:~# shutdown -r +2 &
[1] 4227
root@ubuntu:~#
Broadcast message from oper@ubuntu
        (/dev/pts/0) at 0:39 ...

The system is going down for reboot in 2 minutes!

root@ubuntu:~# iptables-restore < /etc/network/iptables.test ❶

root@ubuntu:~# shutdown -c
shutdown: Shutdown cancelled
[1]+  Done                    shutdown -r +5
root@ubuntu:~# mv /etc/network/iptables.test /etc/network/iptables
root@ubuntu:~# logout
oper@ubuntu:~$
